我們?cè)谑褂肅AD完成繪圖后，下一步就是布圖打印了，這個時候一個好用的圖框肯定是必要的。那么靈魂拷問，你的圖框可以隨時更改圖框內容嗎？
下面我們就一起來做一個吧。跟我走~
一、圖幅

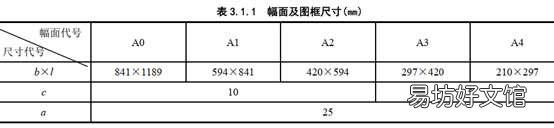

要繪制一個圖框，我們就要知道相應的尺寸，在《房屋建筑制圖統一標準》里介紹了常見的幅面和尺寸的大小，如圖:

文章插圖
幅面和圖框尺寸

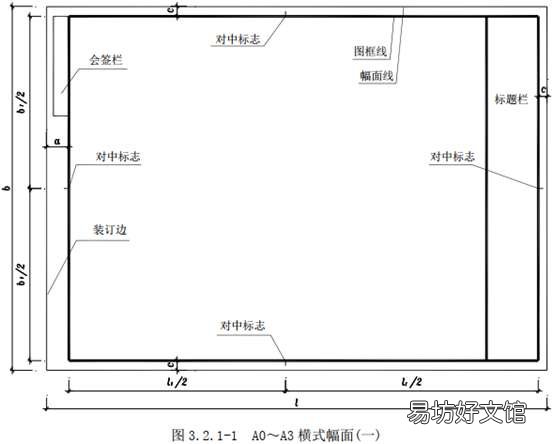

文章插圖
幅面示意
二、線寬
從上圖我們知道了基本的圖幅和圖框情況，也看到里面的一個框框明顯比外面的要粗。這就還需要知道圖框線的寬度，列位，咱們上圖:

文章插圖
線寬
三、繪制
有了前期準備我們就可以進行繪制了。以A0圖框?yàn)槔?。
1.利用矩形和直線命令先完成基本框體的繪制。

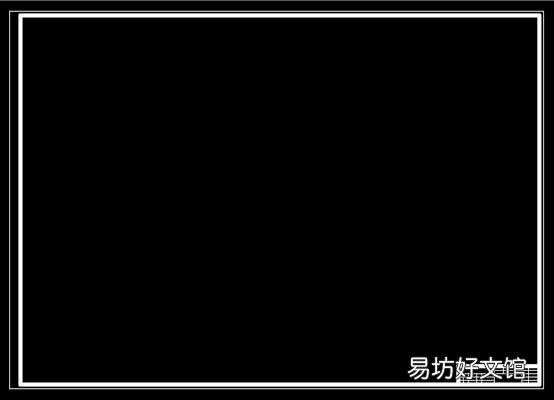

文章插圖
圖框制作

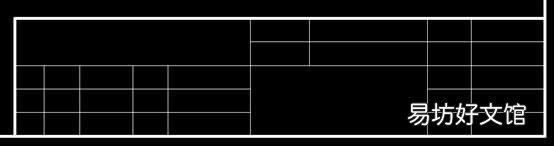

文章插圖
標題欄示意
2.固定文字輸入
在《統一標準》里給出了長仿宋的字體要求，咱們以高3.5，寬2.5去設置：

文章插圖
長仿要求

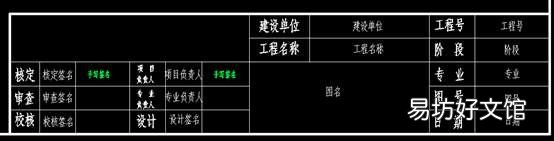

文章插圖
文字填寫
3.制作上圖中可變文字
這里需要匹配到“塊”定義屬性來完成內容的可變。

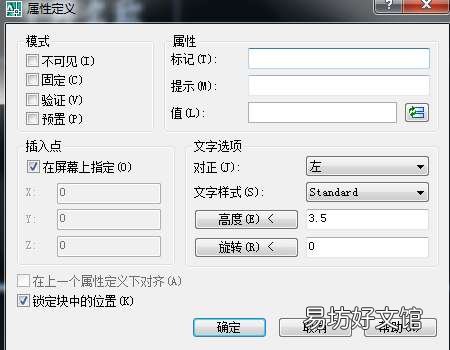

輸入命令A(yù)TTDEF（快捷鍵ATT），打開塊 “定義屬性” 。它的對話框是這樣：

文章插圖
塊定義屬性
依次完成相應內容填寫：

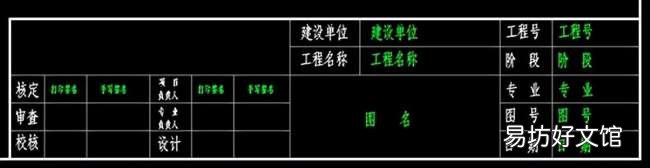

文章插圖
可變內容塊制作
四、整體圖框做塊
把繪制好的圖框變成塊：
制作塊有兩種命令：
（1）命令[W]：此命令做成的塊在你的電腦里永久可用！
（2）命令[B]：此命令做成的塊只在當前圖紙內有效！
此處我們采用命令W寫塊.

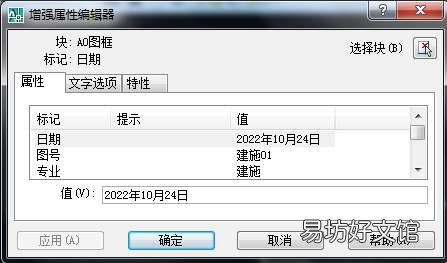

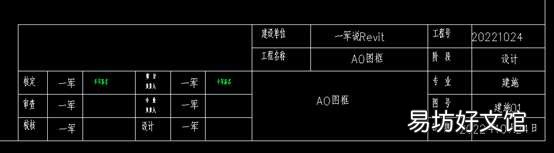

五、驗證
輸入命令[I]，點瀏覽，插入剛剛的塊來檢驗一下成果。
