共模和差模的區別

文章插圖
1、本質不同：差模又稱串模，本質是兩根線之間的信號差值；而共模噪聲又稱對地噪聲，本質指的是兩根線分別對地的噪聲。
【共模和差模的區別，共模信號和差模信號定義】2、特點不同：差模信號的特點是幅度相等，相位相反的信號，而共模信號的特點是幅度相等，相位相同的信號。
3、電流流過的方向、程度不同：所有的差模電流全流過負載，差模干擾侵入往返兩條信號線，方向與信號電流方向一致。而共模信號的干擾信號侵入線路和接地之間，干擾電流在兩條線上各流過二分之一，以地為公共回路。
4、電流產生的輸出抵消作用不同：對絞線中的差模信號在每一根導線上的電流是以相反方向在一對導線上傳送，如果這一對導線是均勻的纏繞，這些相反的電流就會產生大小相等，反向極化的磁場，使它的輸出互相抵消。而對絞線中的共模信號的共模電流在兩根導線上以相同方向流動，電流產生大小相等極性相同的磁場，它們的輸出不能相互抵消。
共模信號和差模信號定義共模信號和差模信號的區別：
差模是干擾信號越小越好，共模是有利信號，越大越好。

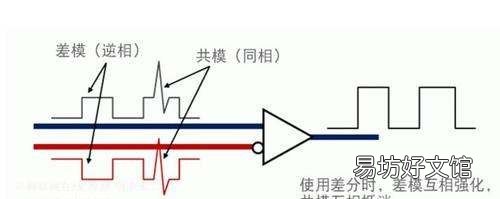

從一個系統的一對輸入端看，若信號的極性相反（同樣，電流的方向相反），這樣的信號為差模信號。若信號的極性相同（同樣，電流的方向也相同），這樣的信號稱為共模信號。信號都是差模形式的。噪聲既有差模形式的，也有共模形式的。
若噪聲為差模形式，它與信號相疊混，無法一般區分。除非兩者有不同的模式，因此，所有的抗干擾措施都是針對共模噪聲的。
當系統的兩個輸入端阻抗不一致時，共模電流也不再平衡，此時部分共模噪聲轉化為差模噪聲，特別是當輸入信號一端為系統地線時，共模噪聲全部轉化為差模噪聲，這對抑制噪聲影響十分不利。因此，工業儀表基本上都采用差分輸入。

文章插圖
商業用途：
差模和共模信號及其在無屏蔽對絞線中的EMC，在對絞電纜線中的每一根導線是以雙螺旋形結構相互纏繞著。流過每根導線的電流所產生的磁場受螺旋形的制約。
流過對絞線中每一根導線的電流方向，決定每對導線發射噪音的程度。在每對導線上流過差模和共模電流所引起的發射程度是不同的，差模電流引起的噪音發射是較小的，所以噪音主要是由共模電流決定。
共模電感和差模電感在電路中的區別共模電感和差模電感都是抗電磁干擾有效的元器件之一，廣泛應用于各種濾波器、開關電源等產品，但是共模電感是用來抑制共模干擾，而差模電感是用來抑制差模干擾，兩種都是比較重要的濾波電感。
共模電感與差模電感的區別
1、抗電磁波干擾用的兩種電感：共模電感和差模電感。
2、騷擾電磁場在線-線之間產生差模電流，在負載上引起干擾，這就是差模干擾；騷擾電磁場在線-地之間產生共模電流，共模電流在負載上產生差模電壓，引起干擾，這就是共模的地環路干擾。
3、抑制共模干擾的濾波電感叫共模電感。抑制差模干擾的濾波電感叫差模電感。
4、共模電感是繞在同一鐵心上的圈數相等、導線直徑相等、繞向相反的兩組線圈。差模電感是繞在一個鐵心上的一個線圈。
5、共模電感的特點是：由于同一鐵心上的兩組線圈的繞向相反，所以鐵心不怕飽和。市場上用的最多的磁芯材料是高導鐵氧體材料。差模電感的特點是應用在大電流的場合。由于一個鐵心上繞的一個線圈，當流進線圈的電流增大時，線圈中的鐵心會飽和，因此市場上用的最多的鐵心材料是金屬粉心材料。特別是鐵粉心材料（由于價格便宜）。

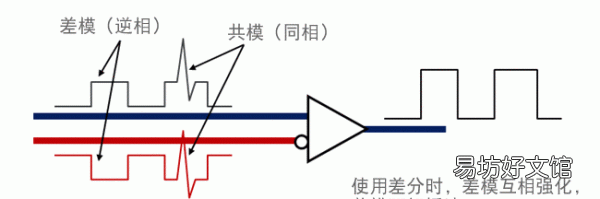

運算放大器的差模輸入與共模輸入是什么意思運算放大器的差模輸入與共模輸入均是輸入信號的一種，而共模輸入、差模輸入正是“輸入信號”整體的屬性，差分輸入可以表示為vi = (vi+, vi-)，也可以表示為vi = (vic, vid) 。任何兩個信號都可以分解為共模信號和差模信號。
在區別輸入信號的特性是，可以通過根據雙端輸入時，兩個信號是否相同進行判別。以共模信號作為雙端輸入時，兩個信號相同。而相反以差模信號為雙端輸入時，兩個信號的相位會相差180度。

文章插圖
擴展資料共模電壓應當是從源端看進來時，加到放大電路輸入端的共同值，差模則是加到放大電路兩個輸入端的差值。
共模電壓有直流的，也有交流的。直流的稱為直流共模抑制(比)，交流的稱為交流共模抑制(比)，統稱共模抑制(比) 。一般的放大器特別是儀表放大器，有較好的直流共模抑制，但對交流共模抑制，頻率一高往往就不行了。急劇下降，即頻率響應不行。
