對于新入行視頻監控行業的同仁來說，有幾個概念可能會混淆，并且弄不清楚他們相互之間的關系，那就是幀率、分辨率、碼流。今天就來談談這幾個概念，希望對有需要的人加深對它們的理解。

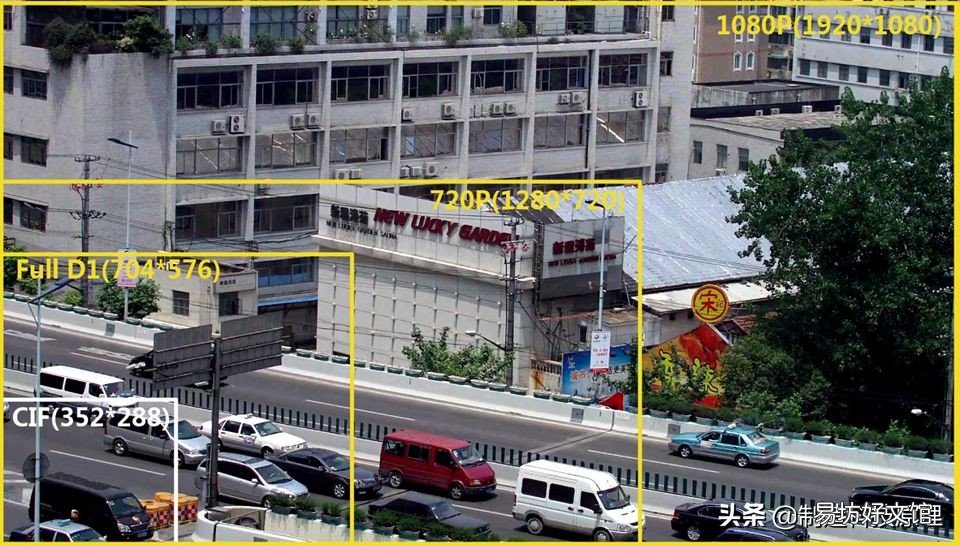

1、分辨率（Resolution）
視頻分辨率是指視頻成像產品所成圖像的大小或尺寸，它的表達式為：“水平像素數*垂直像素數” 。常見的圖像分辨率有QCIF（176×144）、CIF（352×288）、D1（704×576）、720P（1280×720）、1080P（1920*1080）。攝像機成像的最大分辨率是由CCD或CMOS感光器件決定的。現在攝像機基本支持修改分辨率，是通過攝像機自帶軟件裁剪原始圖像生成的。

文章插圖

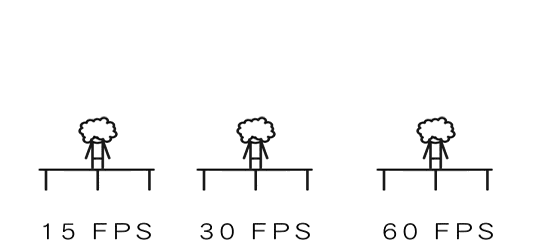

2、幀率（Frame Rate）。
一幀就是一副靜止的畫面，連續的幀就形成動畫，如電影等。我們通常所說的幀數就是在1秒鐘時間里傳輸的圖片的幀數，通常用fps（Frames Per Second）表示。每一幀都是靜止的圖像，快速連續地顯示幀便形成了運動的假象，還原了物體當時的狀態。高幀率可以得到更流暢、更逼真的動畫。每秒鐘幀數(fps) 愈多，所顯示的動作就會愈流暢。一般來說，圖像幀率設置為25fps或30fps已經足夠。

文章插圖

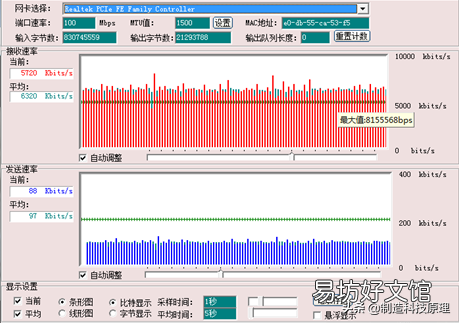

3、碼流（Data Rate）。
碼流是指視頻圖像經過編碼壓縮后在單位時間內的數據流量，也叫碼率，是視頻編碼中畫面質量控制中最重要的部分。同樣分辨率下，壓縮比越小，視頻圖像的碼率就越大，畫面質量就越高。

文章插圖

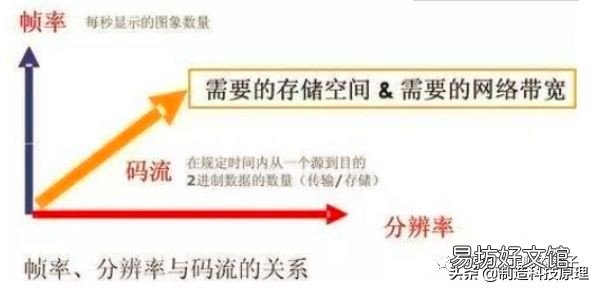

分辨率、幀率及碼流之間的相互關系可以用下圖簡單表示：

文章插圖
【解讀分辨率的各項基本概念碼率高低有什么區別】 對于靜止的圖像，用較低的碼流即可以獲得較高的圖像質量；對于運動的圖像，需要配置較高的碼流。舉個例子，針對720P的攝像機來說，典型碼率為：2M，對于室內場景，因運動物體較少、速度較小，配置2M碼流即可滿足要求；對于道路監控場景，因車流速度快，場景變換大，可能需要配置4M碼率。實際應用中，我們應該配置為變碼率，使其更好地適應場景變化。
